编号 |
名称 |
功能 |
材料 |
|
1 |
顶胶 |
保护内层抗位体 |
CR HNBR |
|
2 |
抗张体 |
传动力的核心材料 |
玻纤 |
|
3 |
齿胶 |
保护抗张体并保持胶带形状 |
CR HNBR |
|
4 |
齿布 |
保持胶带和齿的形状 |
弹力布 |
| 特征 |
- 可以解决使用链条时发生的高速状态下传动效率降低，需注入润滑油等问题和使用齿轮时驱动部和从动部之间距离限制等问题
- 将玻璃纤维作为抗张体采用，无胶带的伸长
- 耐热、耐油、耐磨性出色
- 在运转速度和温度变化很大的条件下，也能保证很高的传动效率
- 告诉旋转过程中，也能稳定安全的发挥其性能
|
|
型号 |
节距(mm) |
齿高（mm） |
带厚（mm） |
角度（°） |
|

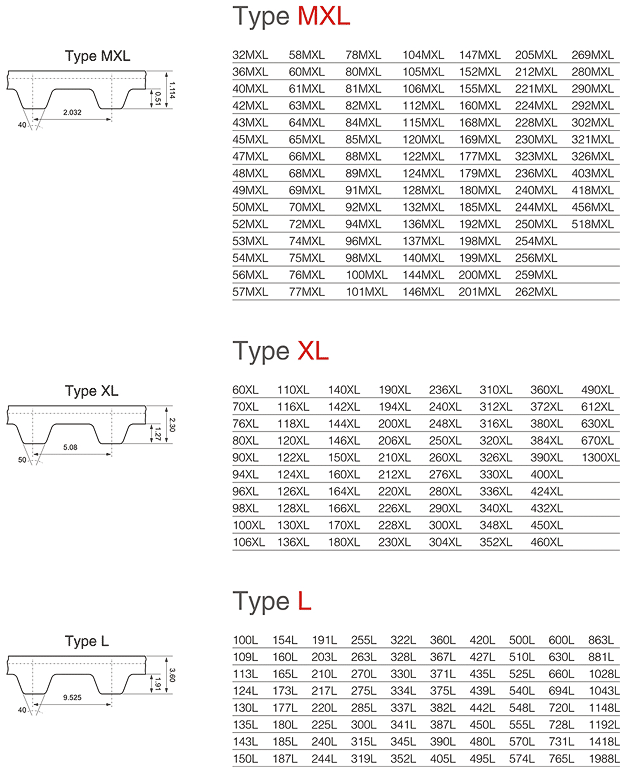

MXL |
2.032 |
0.51 |
1.14 |
40 |
|
XXL |
3.175 |
0.76 |
1.52 |
50 |
|
XL |
5.08 |
1.27 |
2.30 |
50 |
|
L |
9.525 |
1.91 |
3.60 |
40 |
|

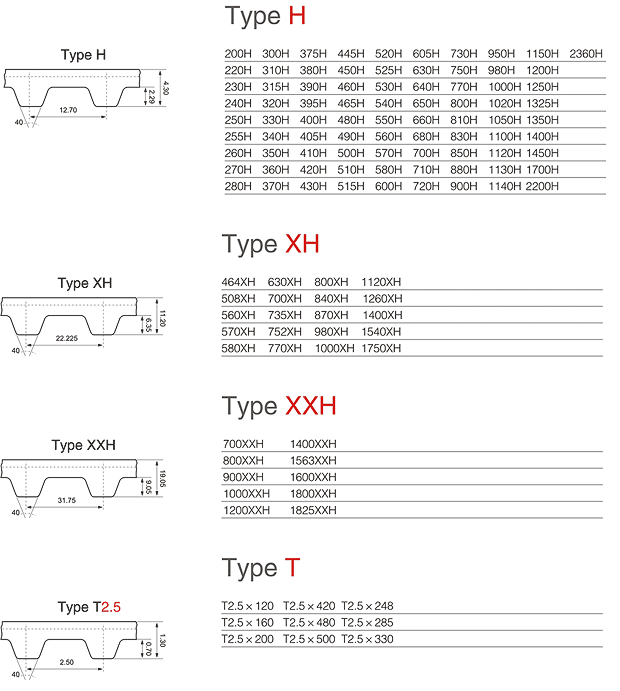

H |
12.70 |
2.29 |
4.30 |
40 |
|
XH |
22.225 |
6.35 |
11.20 |
40 |
|
XXH |
31.75 |
9.35 |
15.70 |
40 |
|
T2.5 |
2.5 |
0.70 |
1.30 |
40 |
|

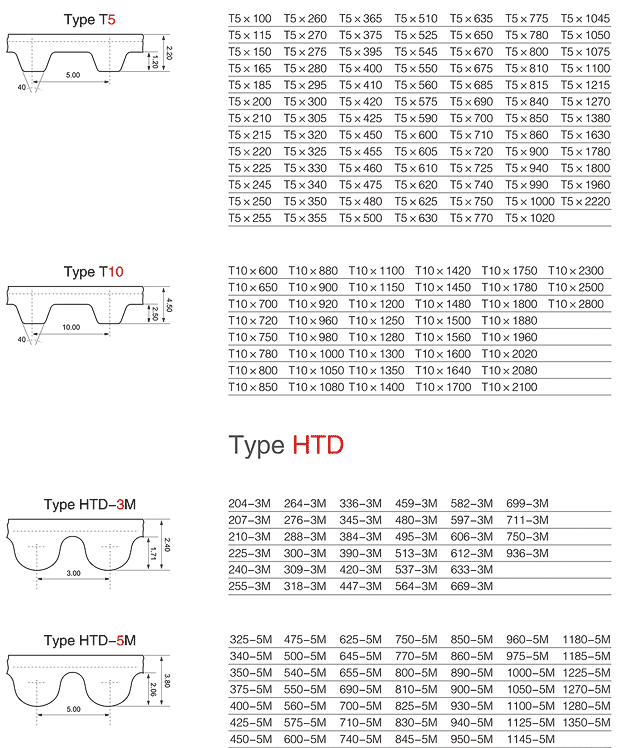

T5 |
5 |
1.20 |
2.20 |
40 |
|
T10 |
10 |
2.50 |
4.50 |
40 |
|
T20 |
20 |
5.00 |
8.00 |
40 |
|

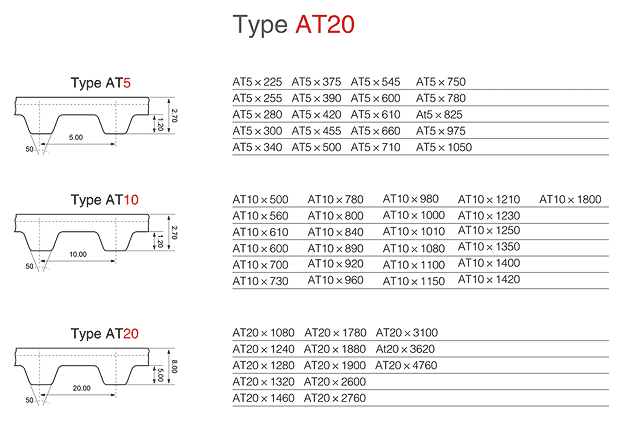

AT5 |
5 |
1.20 |
2.70 |
50 |
|
AT10 |
10 |
2.50 |
5.00 |
50 |
|
AT20 |
20 |
5.00 |
8.00 |
50 |
|
型号 |
节距(mm) |
齿高（mm） |
带厚（mm） |
角度（°） |
|
THD |
3M |
3 |
1.17 |
2.4 |
|
5M |
5 |
2.06 |
3.8 |
|

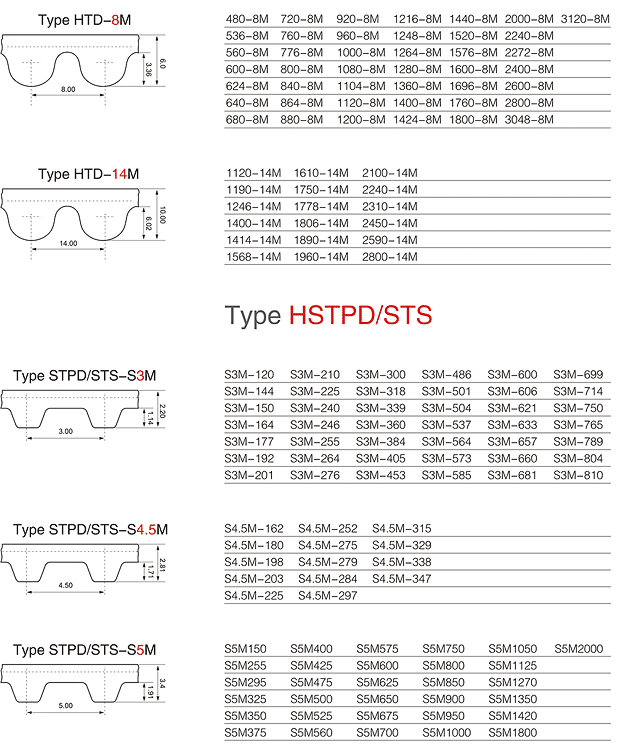

8M |
8 |
3.36 |
6 |
|
14M |
14 |
6.02 |
10 |
|
20M |
20 |
8.4 |
13.2 |
|
STPD/STS |
S2M |
2 |
0.76 |
1.36 |
|
S3M |
3 |
1.14 |
1.9 |
|
S4.5M |
4.5 |
1.71 |
2.81 |
|
S5M |
5 |
1.91 |
3.4 |
|

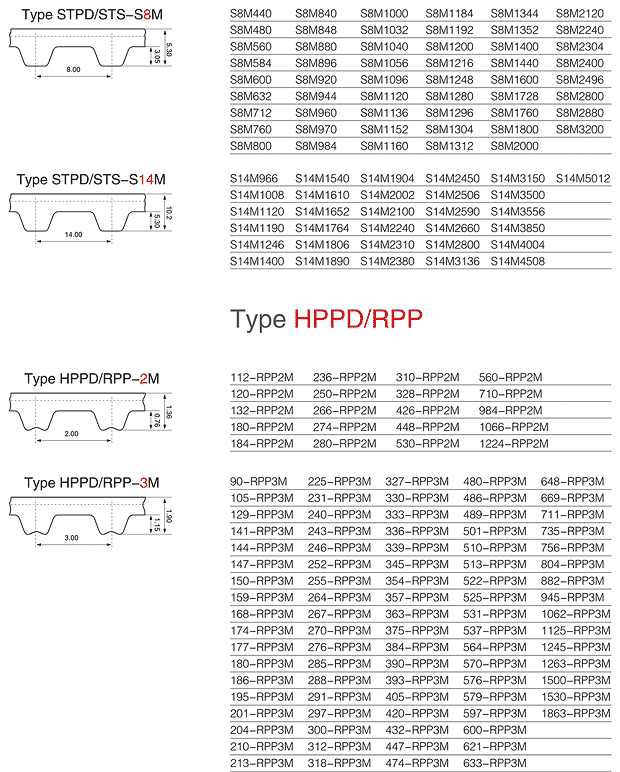

S8M |
8 |
3.05 |
5.3 |
|
S14M |
14 |
5.3 |
10.2 |
|
RPP/HPPD |
RPP2M |
2 |
0.76 |
1.36 |
|
RPP3M |
3 |
1.15 |
1.9 |
|

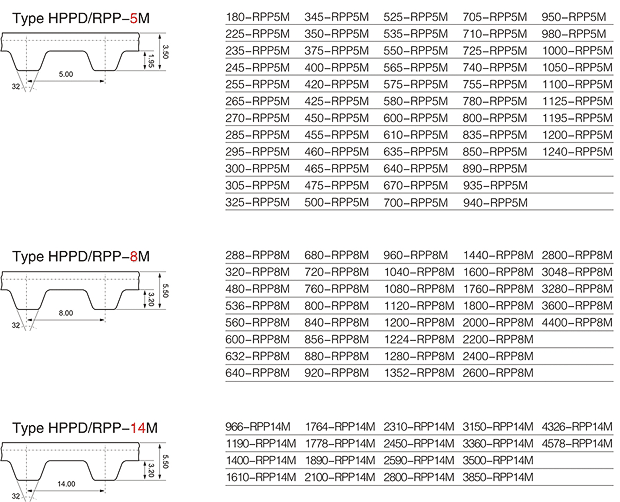

RPP5M |
5 |
1.95 |
3.5 |
|
RPP8M |
8 |
3.2 |
5.5 |
|
RPP14M |
14 |
6.00 |
10 |
|
